zobacz: Dla ciekawskich wyprowadzenie wzoru

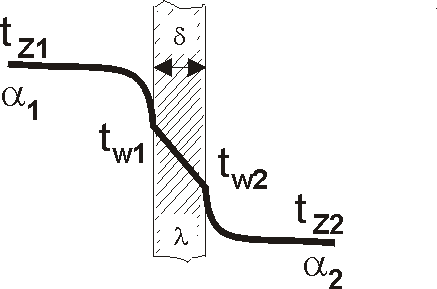

Przenikanie to przenoszenie ciepła przez przegrodę. Zjawisko przenikania obejmuje przejmowanie ciepła z jednego ośrodka, przewodzenie przez przegrod ę i przejmowanie ciepła przez drugi ośrodek. Ciepło przenika przez ścianę z ośrodka o temperaturze wyższej tz1 do ośrodka o temperaturze niższej tz2.
Wzór na obliczanie strumienia ciepła przenikającego przez przegrodę ma postać:
q = k*Dt
gdzie k to współczynnik przenikania ciepła, a Dt = tz1-tz2
Dla ciekawskich wyprowadzenie wzoru
Natężenie strumienia cieplnego po lewej stronie wynosi:
q = a1(tz1-tw1)
a1-opór cieplny ośrodka cieplejszego (konwekcyjny)
tz1- temperatura ośrodka cieplejszego
tw1- temperatura przy powierzchni przegrody
ta sama ilość jest przewodzona przez przegrodę
q = l/d(tw1-tw2)
i jest przenoszona po prawej stronie
q = a2(tw2-tz2)
po przemnożeniu otrzymuje się :
a)
q/a1 = tz1-tw1 to tw1= tz1 - q/a1
b)
q *d/l= tw1-tw2
c)
q/a2= tw2-tz2 to tw2= tz2 - q/a2
po podstawieniu a i c do b otrzymujemy:
q *d/l= tz1 - q/a1- tz2 - q/a2
po uporządkowaniu:
q/a1 + q *d/l + q/a2 = tz1 - tz2
q = (tz1 - tz2) / (1/a1 + d/l + 1/a2 )
współczynnik 1/ (1/a1 + d/l + 1/a2 ) jest nazywany współczynnikiem przenikania ciepła i jest oznaczany literą k, ma wymiar [W/m2K].
