Bilanse energetyczne systemów grzewczych i sprawnosć konwersji
Ogrzewanie elektryczne z
elektrowni cieplnej
Ogrzewanie gazowe lub olejowe
Pompa ciepła z silnikiem elektrycznym
(powietrze jako źródło)
Pompa ciepła
z silnikiem diesla lub gazowym (powietrze jako źródło)
Ogrzewanie elektryczne
z elektrowni cieplnej
Legenda

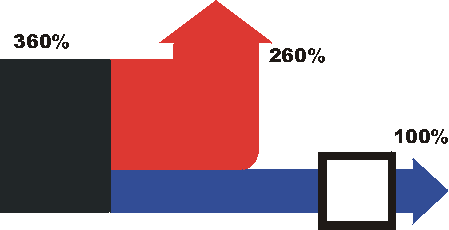

Aby wytworzyć 1 J ciepła poprzez ogrzewanie prądem pochodzącym z elektrowni
cieplnej należy zużyć 3.6 J energii zawartej w paliwie (np. węglu). Oznacza
to, że sprawnosć konwersji (energia pierwotna)/(energia finalna) wynosi
100/360 = 0.27 = 27% (!!!). Inaczej mówiąc 27% energii jest wykorzstywane
a 63% energii stanowią straty.
Ogrzewanie gazowe lub olejowe
Legenda
Przy zastosowaniu ogrzewania gazowego lub olejowego straty energii
pierwotnej są o wiele mniejsze niż w przypadku uzyskiwania ciepła z energii
elektrycznej i wynoszą 25-70%.
Pompa ciepła z silnikiem elektrycznym
Pompa ciepła to urządzenie odbierające ciepło z otoczenia i wprowadzające
je do budynku. Można sobie wyobrazić, że pompa ciepła to lodówka, która
ma radiator umieszczony wewnątrz komory chłodzenia, a zamrażalnik na zewnątrz.
Legenda
Pompa ciepła
z silnikiem diesla lub gazowym (powietrze jako źródło)
Legenda
Gdy pompa ciepła nie jest zasilana silnikiem elektrycznym sprawnosć
konwersji energii pierwotnej na energię finalną jest większa od 100% i
wynosi ok. 130%.
Legenda
Kolor czarny - udział energii pierwotnej
Kolor czerwony - straty energii pierwotnej
Kolor niebieski - energia uzyskana z paliwa
(energia finalna)
Kolor zielony - ciepło uzyskane z otoczenia
